Датчик уровня масла компрессора

28 июня 2010

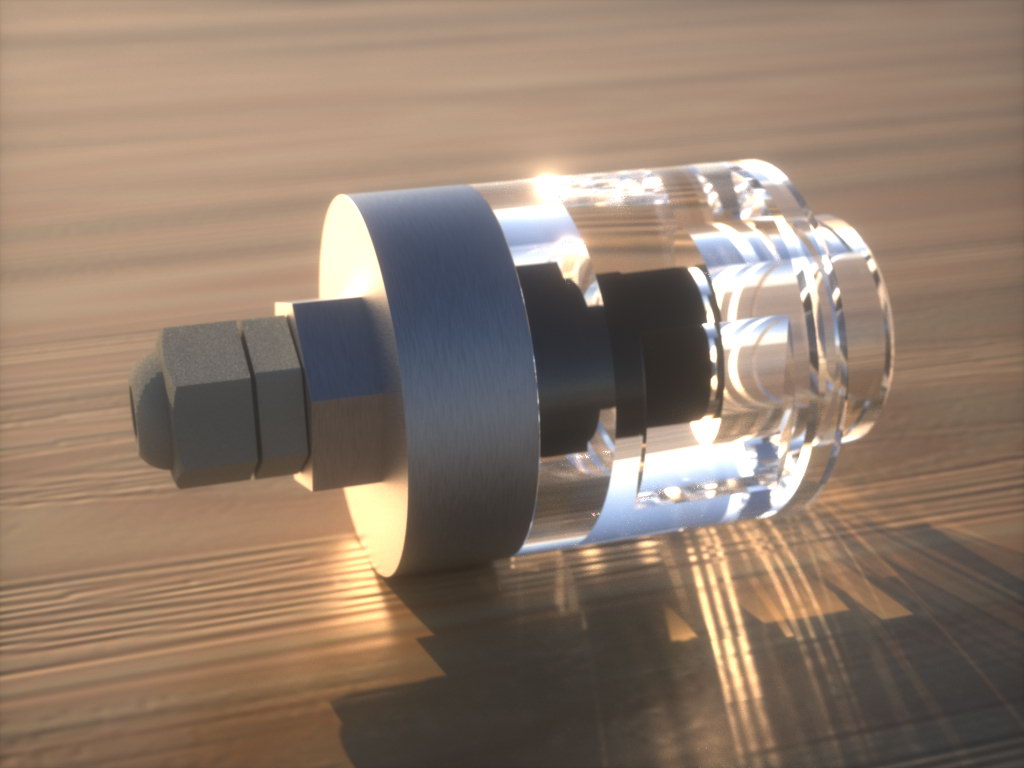

Появилась возможность установить на приобретённые компрессорно-сигнальные установки (требуется обновление ПО) датчик уровня масла в картере компрессора. Датчик подключается к установке при помощи двухпроводной линии связи. Может быть смонтирован на любом типе компрессора.После обновления ПО и установки датчика КСУ следит за уровнем масла в картере компрессора. В случае снижения уровня масла ниже допустимой границы, КСУ выдаст аварию по маслу. При этом компрессор не будет запускаться до устранения данной неисправности. В качестве чувствительного элемента используется оптический сенсор. В работе используется принцип полного внутреннего отражения. Светодиод и фототранзистор размещены в пластиковом куполе в передней части устройства. При отсутствии жидкости, свет от светодиода, отраженного от купола полностью попадает на фототранзистор. Когда жидкость покрывает купол, эффективный показатель преломления на границе купол жидкость изменяется, что позволяет некоторому количеству света от светодиода не попадать на фототранзистор. Таким образом, количество света, полученное фототранзистором, уменьшается и вызывает изменение выходного сигнала. Что указывает на наличие жидкости. Этот метод измерения уровня жидкости очень быстрый, особенно при работе с водой. Достоинством сенсора является точное повторение точки переключения. Обновлённое ПО различает 4 состояния: пустой картер, полный картер, закорочена линия связи и обрыв линии связи. Корпус датчика изготовлен из прозрачного пластика, что в сочетании со светодиодной подсветкой позволяет визуально контролировать уровень масла. Подсветка красным светодиодом сигнализирует о низком уровне масла в картере. Желтая подсветка сигнализирует о нормальной работе датчика. При аварийных ситуациях подсветка отсутствует.
