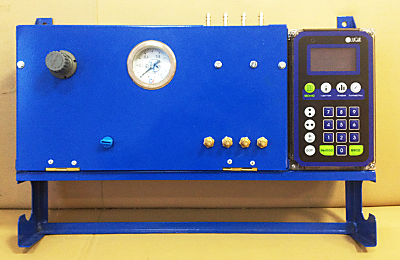

Электронная автономная кабельная подкачивающая установка АКУП

15 марта 2012

Выпущена опытная партия нового изделия. Это электронная автономная кабельная подкачивающая установка ( АКУП ) для содержания под избыточным давлением воздуха кабелей, количеством до 4(8).

При разработке мы ориентировались на объекты, не имеющие центрального энергоснабжения, без возможности присоединения к проводным сетям передачи данных, а также на работу при температурных режимах, отличных от офисных или производственных.

Особенности:

• Электронный статив
• Температура работы до -40 градусов
• Работа от балона сжатого воздуха 150атм
• Напряжение питания 7...30В постоянного тока
• Защиты от перенапряжения и переполюсовки
• Время работы от автомобильного аккумулятора около года
• Встроенный GSM/GPRS радиомодуль
• Дистанционный контроль параметров
• Аварийные SMS сообщения
• Измерение расхода по 4(8)каналам
• Измерение влажности и температуры воздуха в стативе
• Измерение давления воздуха в баллоне
• Графический OLED дисплей
• Сухой контакт аварийной сигнализации

В первую очередь, статив установки расчитан на автономную работу от баллона с сжатым воздухом, но может быть использован и с другими компрессорно-сигнальными установками, в том числе и нашего производства. Подключение статива к балону осуществляется через понижающий редуктор. На редукторе, наряду со стрелочным манометром, имеется электронный датчик давления, что позволяет оперативно отслеживать степень наполненности балона. Дополнительно на статив устанавливается небольшая камера осушки с силикагелем.

Электропитание статива осуществляется от аккумуляторной батареи, но возможно также питание и от электросети постоянного тока. Напряжение питания 7...30 В. Имеются защиты от переполюсовки питания и подачи повышенного напряжения. Средняя потребляемая мощность зависит от настроек статива, но в целом достаточно низка. Для примера, при питании от автомобильного аккумулятора время работы статива составит около года (при включенном GSM модуле).

В наше изделие встроен GSM модуль, что позволяет дистанционно считывать показания датчиков по запросу через сервис коротких сообщений (SMS) местного оператора сотовой связи. Также производится передача аварийных сообщений от статива на заранее определенный номер в случае возникновения нештатных ситуаций (например, низкий заряд батареи, большой расход воздуха или малое давление в баллоне). Это позволит снизить эксплуатационные расходы, связанные с частой поездкой на удаленные объекты.

Основные измеряемые параметры:

• Давление в баллоне
• Величина расхода по каждому каналу
• Влажность воздуха в стативе
• Температура воздуха в стативе
• Напряжение батареи питания

Местное управление работой и режимами статива осуществляется при помощи клавиатуры на передней панели. Информация выводится на графический OLED дисплей, нормально функционирующий и при значительных отрицательных температурах (в отличие от индикаторов на LCD, которые без специальных мер при большом морозе не работают)

Предусмотрен гальванически изолированный контакт для выносной аварийной сигнализации.
