Блок осушки КСУ-Э-ИК

Блок осушки (БО) является частью Компрессорно-Сигнальной Установки (КСУ).

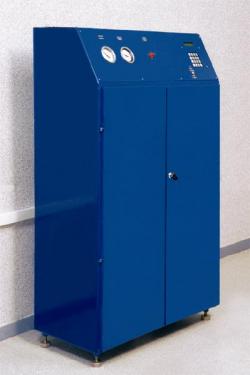

[Фото блока осушки]

БО предназначен для подготовки воздуха, приходящего от компрессора, и подачи его потребителю напрямую или через распределительный статив (РС). Для случаев, когда необходимо небольшое количество каналов выгодно использовать установки, конструктивно объединенные с РС в одном корпусе: на 10÷15 каналов и 5 каналов . БО осуществляет предварительную подготовку воздуха – охлаждение, фильтрацию от твердых частиц размером более 5 микрон, капельной влаги и масляного конденсата и дальнейшее осушение в осушительных камерах, с использованием адсорбции Лангмюра на силикагеле [ссылка на статью об адсорбции лангмюра]. Подготовленный таким образом воздух, накапливается в ресивере, откуда подается потребителю. В процессе работы БО периодически происходит регенерация одной из двух осушительных камер, путем продувки регенерируемой камеры сухим воздухом из ресивера («безнагревная регенерация»). Технологический процесс осушки, контролируется специализированной ЭВМ (интернет-контроллер), входящей в состав БО и работающей под управлением операционной системы, основанной на Linux. [ссылка на описание Интернет-контроллера] При изготовлении БО используются качественная пмевмоаппаратура и компоненты фирм Festo и Camozzi Пневматикс. Электронные узлы разрабатываются и производятся на нашем предприятии с использованием электронных компонентов ведущих зарубежных производителей. В процессе работы БО осуществляется постоянный контроль за такими параметрами как: влажность осушенного воздуха, температура, давление в ресивере, состояние компрессора (вкл/выкл.), наличие фаз питающей сети, средний расход, время непрерывной работы компрессора. Также имеется подсчет времени наработки компрессора до смены масла в компрессоре. Дополнительно возможен контроль за уровнем масла в картере (датчик проходит испытания). При выходе одного из параметров за установленные пределы предусмотрена подача аварийных сигналов несколькими способами и, в случае критических параметров, остановка блока. Работа БО возможна как в автономном режиме, так и в составе САКР. При этом БО подключается к корпоративной сети TCP/IP (интранет) посредством Ethernet (10BaseT и 100Base-TX). Управление БО – изменение технологических параметров, аварийных порогов, а также контроль текущих параметров воздуха может осуществляться при помощи клавиатуры и жидкокристаллического алфавитно-цифрового дисплея на лицевой панели БО. Большие возможности появляются при подключении к БО компьютера. При этом управление установкой становится более простым и наглядными. При обращении к БО по заранее настроенному IP адресу встроенный в БО WEB сервер динамически формирует web страницу, которая отображается через стандартный веб-браузер, имеющийся на компьютере, без использования стороннего программного обеспечения.

Еще большие возможности открываются при включении БО в состав САКР. При этом возможно накопление статистики по данной БО на сервере САКР и использование ее при формировании отчетов, БО может посылать аварийные сообщения диспетчеру через сервер САКР и через электронную почту (что позволяет также организовать рассылку аварийных сообщений на сотовые телефоны и пейджеры).Все оборудование проходит предпродажное тестирование с заполнением соответствующей внутрипроизводственной документации, которая может быть предоставлена по запросу. Гарантия на наше оборудование 1 год со дня пуска в эксплуатацию. При возникновении проблем или вопросов обращайтесь к нам по телефону или электронной почте – мы всегда будем рады помочь. Рекомендуем также предварительно посоветоваться с нашими специалистами, прежде чем делать заказ. Это убережет вас от излишних трат и поможет выбрать оптимальный состав системы.

---

В заявке всегда указывайте станционное напряжение питания (60/48/24V).

---

Основные параметры блока осушки:

Производительность по сухому воздуху, л/мин.	не менее 30
Давление на выходе основного расхода, МПа (кгс/см2)	0.05÷0.2 (0.5÷2.0)
Влажность воздуха на выходе, г/м3	не более 0,3
Давление аварийного расхода, кгс/см2	1.0÷1.2
Рабочее давление в осушительной камере, кгс/см2	6÷7
Контролируемые параметры воздуха	-влажность -температура -давление в ресивере -средний расход -состояние компрессора -наличие фаз сети -время непрерывной работы -общее время работы -время до смены масла
Подача аварийных сигналов	-визуальная (сообщение на ЖКИ) -звуковой сигнал -«сухой» контакт на размыкание -сообщение серверу САКР -сообщение по электронной почте
Подключение к корпоративной сети	Ethernet (10BaseT и 100Base-TX) Топология «звезда»
Управление БО локальное	ЖКИ 2х16 символов Клавиатура мембранного типа матрица 4х4 клавиши

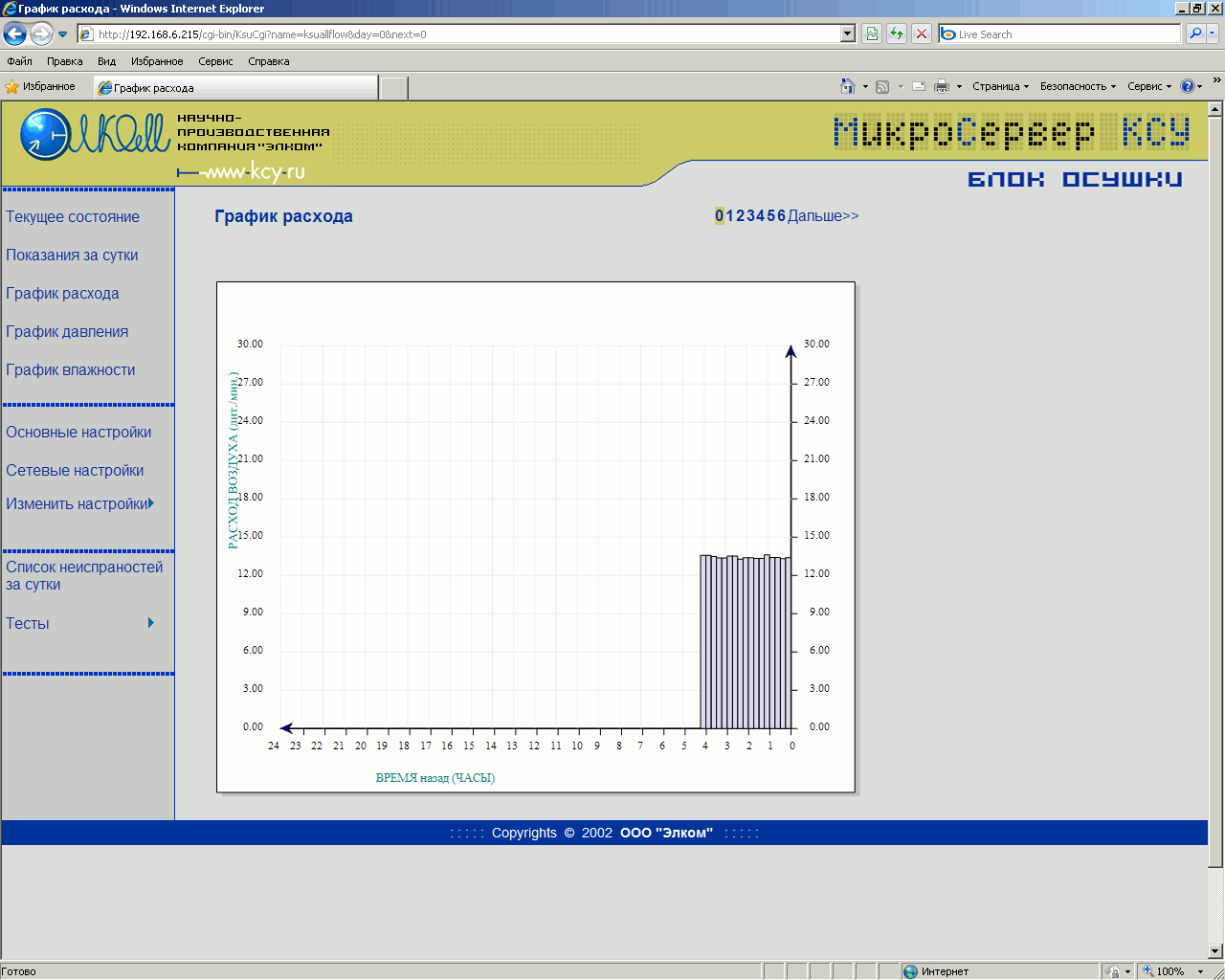

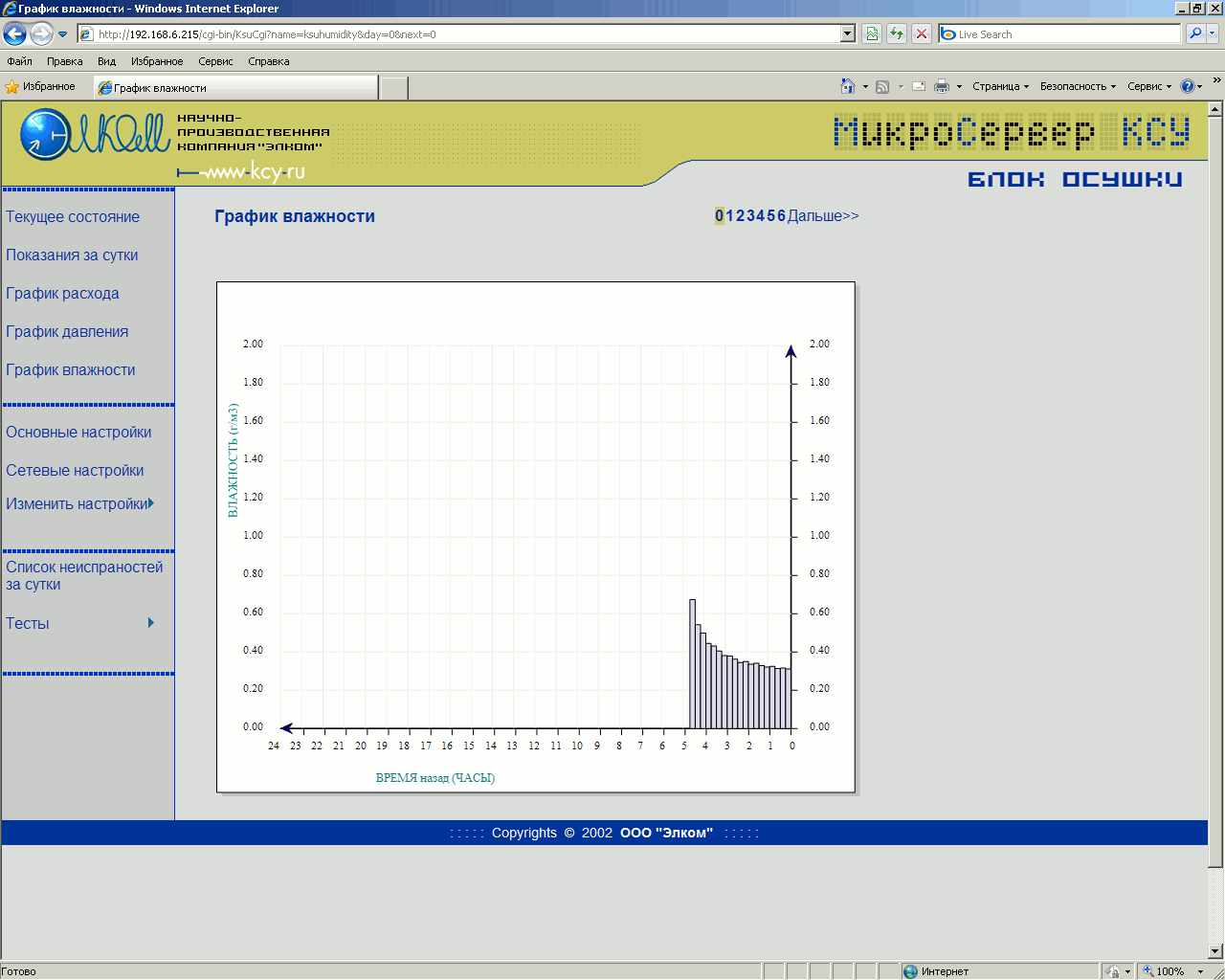

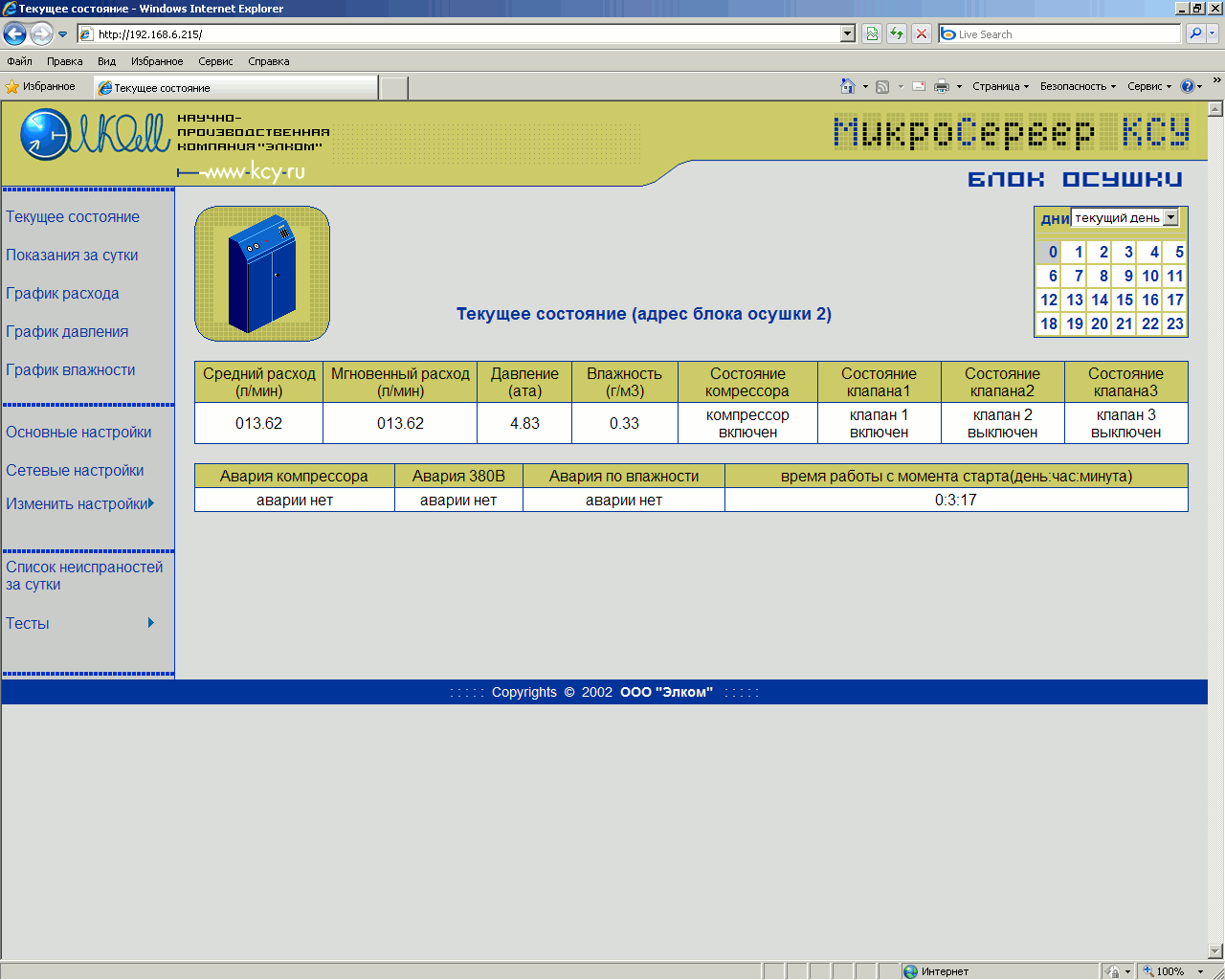

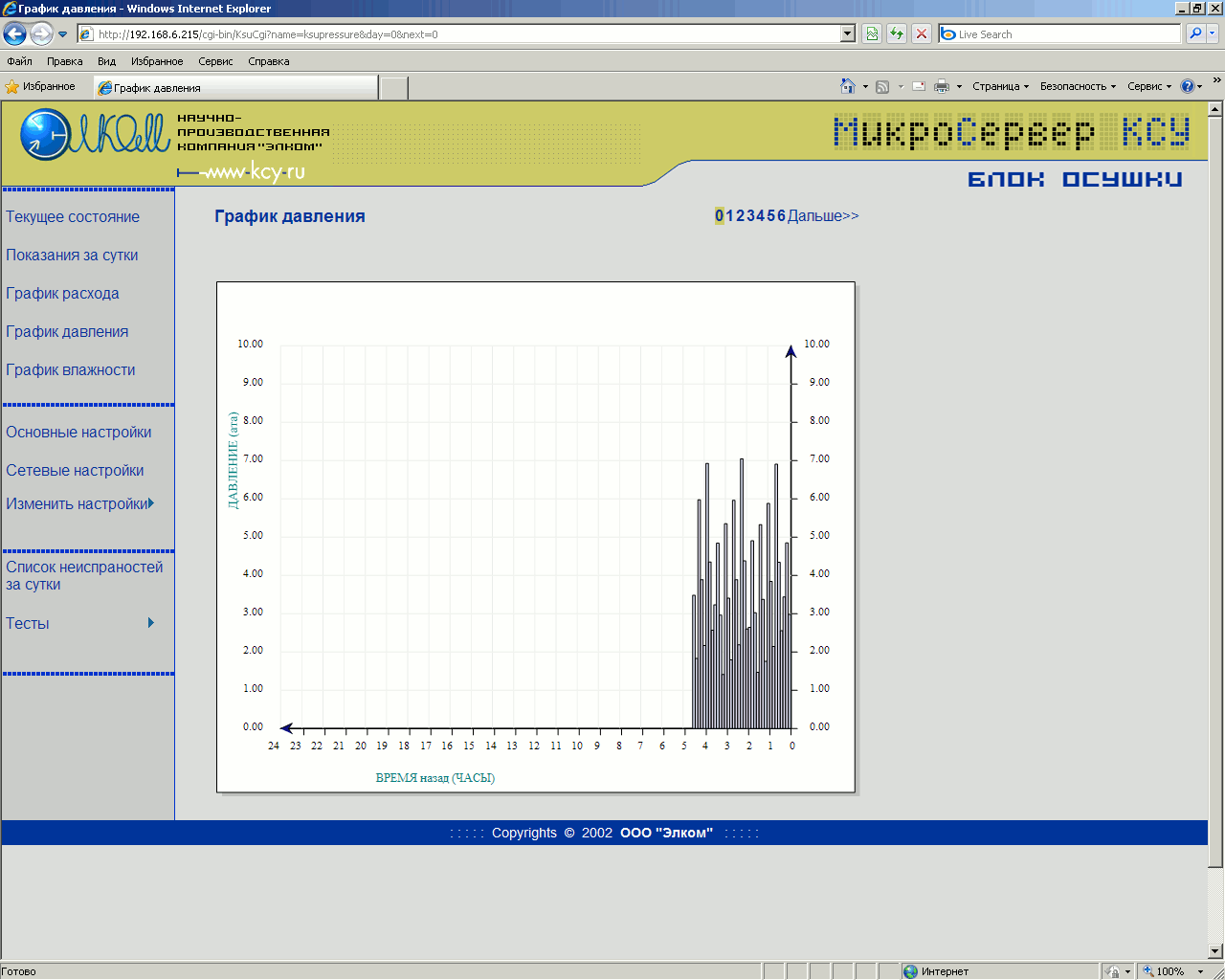

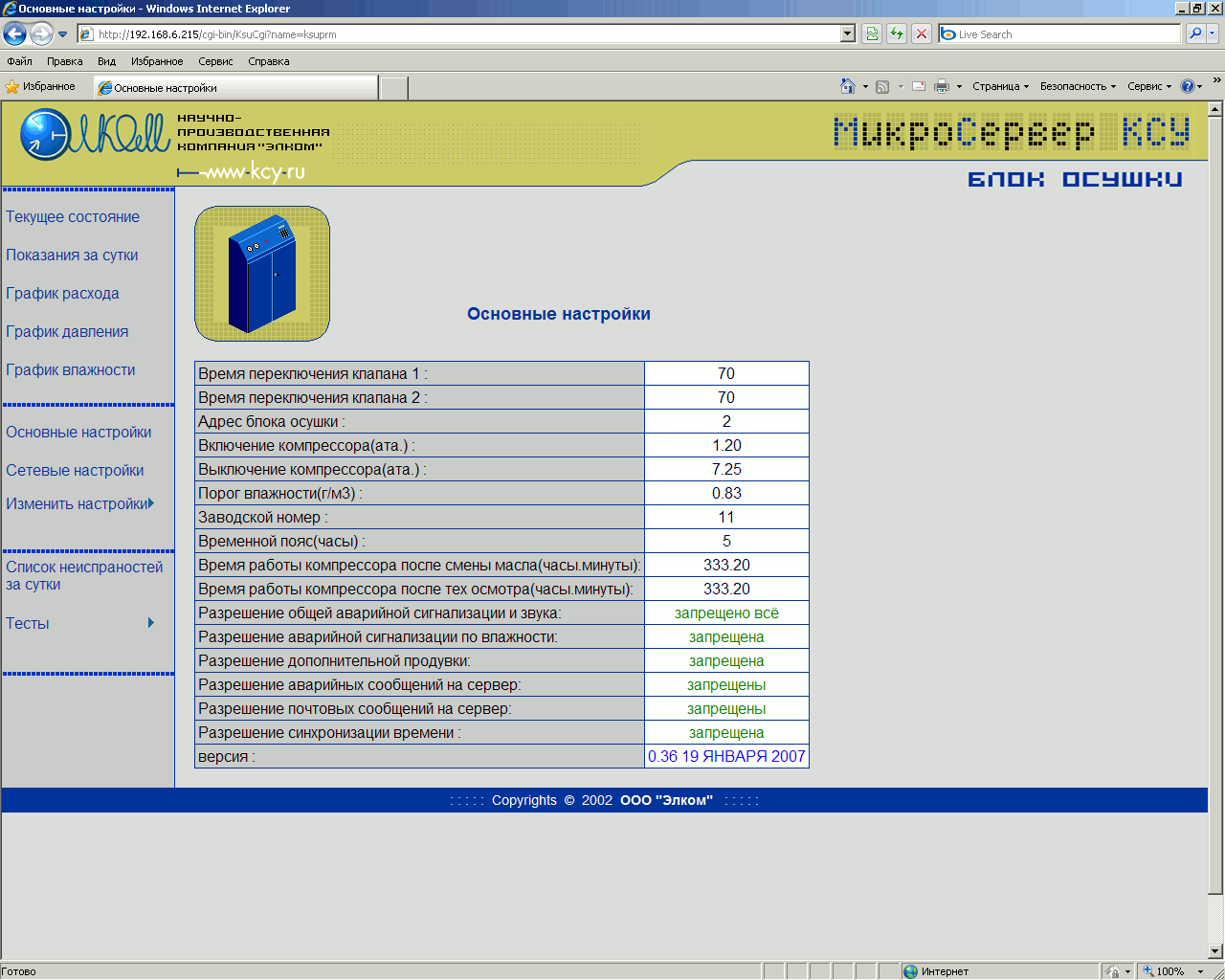

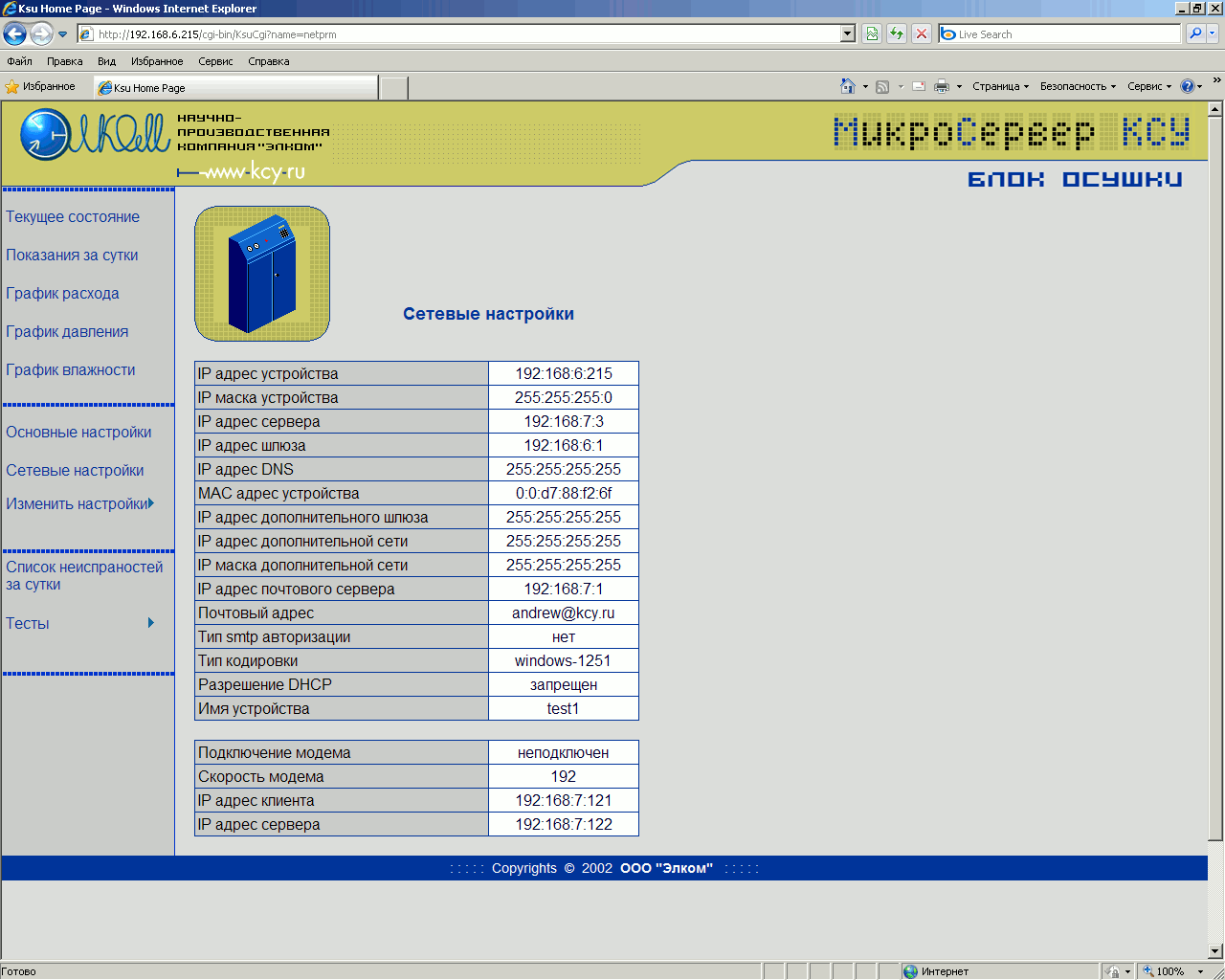

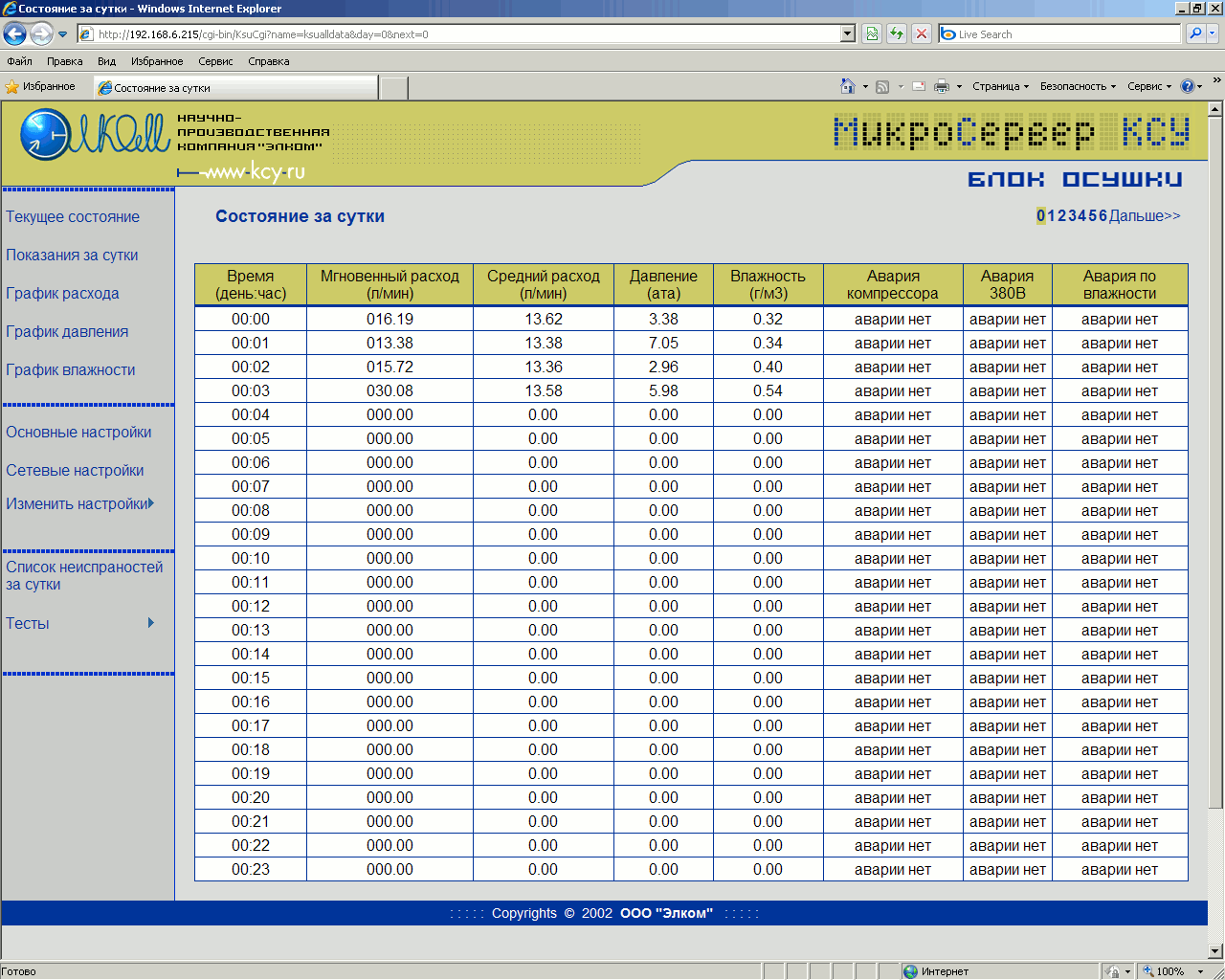

Управление БО дистанционное	по сети TCP/IP, через web интерфейс
Питание БО
Напряжение питания БО, В	60±10% (48, 24)
Род тока	постоянный
Потребляемая мощность, Вт, не более	10
Габаритный размеры, мм	1226 х 740 х 360
Масса нетто, кг, не более	100
Температура эксплуатации, *С	+10…+35
Относительная влажность при + 20* С, не более	80%
Компрессор
Напряжение питание компрессора, В	трехфазная сеть 380(+10% -15%) однофазная сеть 220(+10% -15%)
Род тока	переменный
Частота, Гц	50
Потребляемая мощность, кВт	не более 2,2

Все оборудование проходит заводские испытания в рабочем режиме 1 неделю минимум по стандартам качества, о чем есть соответствующая документация, которая может быть востребована заказчиком.

Гарантия на наше оборудование 1 год со дня пуска в эксплуатацию. В любом случае, при возникновении проблем или вопросов обращайтесь по нашим телефонам или e-mail.

---

В заявке на оборудование указывайте станционное напряжение питания (60/48/24 V).

---
